Zváranie prípojnice je mimoriadne dôležitý proces v procese výroby batériového článku, ktorý hrá úlohu pri spájaní krytu a článku. Spolu slaserové zváranie očiek batérie, kvalita zvaru priamo ovplyvňuje výkon celého článku. Aby sa zabezpečila dobrá elektrická vodivosť, povrch zvarového spoja musí tvoriť určitú šírku spoja a zváranie nesmie zanechávať žiadne postriekania, aby sa predišlo vnútorným skratom a ovplyvneniu bezpečnosti batérie.
Kráľovský laserový ABP lúč nastaviteľnývláknový laserový zvárací strojje špeciálne vyvinutý pre novú energetickú oblasť a spĺňa bezpečnostné a procesné požiadavky pri výrobe batérií. Úpravou parametrov, ako je pomer stredového výkonu a prstencového výkonu, ako aj rozstupovej vzdialenosti medzi špirálovými čiarami, môže dosiahnuť kruhové vlnové zvary alebo špirálové plné kruhové zvary, čím sa efektívne zväčší šírka povrchu spoja a zlepší sa kvalita zvarového švu. a zlepšenie kvality zvaru.
Môžete sa dozvedieť viac o tom, ako táto technológia jetransformácia výroby lítiových batérií pomocou laserov ABPaby ste videli jeho dlhodobé{0}}výhody pre automatizačné linky.
Toto je moment, keď sa 4+2 laser s nastaviteľným lúčom používa na zváranie hliníkových a medených spojovacích dielov pod-vysokorýchlostnými kamerami. Vzhľad zvarového švu je jednotný a konzistentný, bez chýb, ako je falošné spájkovanie, zváracia troska a výbušné otvory. Vo vnútri zvaru nie sú žiadne trhliny.
Povrch a prierez-zvarených hliníkových konektorov
Povrch a{0}}prierez zváraných medených konektorov
Vysokorýchlostné{0}}zváranie ABP laserom pre prípojnice batérií
Laser s nastaviteľným lúčom 4+2 možno použiť na zváranie prípojníc na výrobnej linke modulov PACK. Konkrétne technické nastavenia nájdete v našom komplexnom prehľadesprievodca parametrami procesu laserového zvárania prípojnic. Okrem toho tento systém poskytuje optimalizovanériešenia laserového zvárania pre prípojnice CCS, ktoré sú široko používané v prémiových EV akumulátoroch. Výber ochranného plynu je rovnako rozhodujúci pre konzistenciu zvaru na spojoch prípojníc - začnitevýber správneho ochranného plynu pre laserové zváranie.
Rýchlosť zvárania prípojníc je vysoká, dosahuje 100 mm/s a zváranie je takmer bezchybné. Formácia zvaru je krásna a rovnomerná bez výbušných otvorov a jednorazová{2}}výťažnosť výrobnej linky môže dosiahnuť viac ako 99,9 %.
Povrch a prierez-zvarového švu prípojnice
Laser ABP na tesniace zváranie nechtov na batérie
Laser s nastaviteľným lúčom 2+2 sa používa na zváranie klincov štvorcových batérií s hliníkovým plášťom a na zváranie klincov je možné zvoliť dva režimy nepretržitého režimu ABP a modulačného režimu. Rýchlosť zvárania je 80 mm/s a pri zváraní nedochádza takmer k žiadnemu rozstreku. Formácia zvaru je krásna a rovnomerná bez výbušných otvorov, naše skutočné výrobné údaje to dokazujúVláknový laser ABP poskytuje 99,86% utesnenie batériových vedení, čím sa minimalizuje riziko úniku tepla.

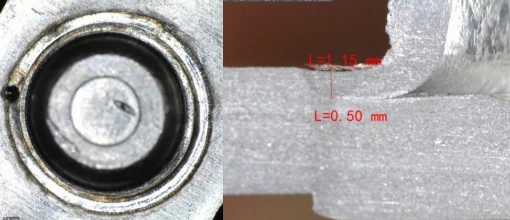

ABP zváranie v kontinuálnom režime
Zváranie v modulačnom režime ABP
